Про затвердження Уніфікованого формату транспортного повідомлення при інформаційній взаємодії платників податків і податкових органів в електронному вигляді телекомунікаційними каналами зв’язку з використанням електронного цифрового підпису

Наказ від 12.07.2010 р. № 499

Державна податкова адміністрація україни



Уніфікований формат транспортного повідомлення

при інформаційній взаємодії платників податків
і податкових органів в електронному вигляді
телекомунікаційними каналами зв’язку з використанням
 електронного цифрового підпису



Затверджено наказом від 12.07.2010 р. № 499



Уніфікований формат транспортного повідомлення для обміну інформацією між платниками податків і податковими органами в електронному вигляді з використанням електронного цифрового підпису (далі — Уніфікований формат транспортного повідомлення) застосовується для організації обміну електронними документами між платниками податків і податковими органами безпосередньо і телекомунікаційними каналами зв’язку з використанням електронного цифрового підпису (далі — ЕЦП). Обмін електронними документами здійснюється за допомогою транспортного повідомлення (далі — ТП), складається з реквізитів ТП та транспортного контейнера, що містить зашифровані дані (електронні звіти, квитанції тощо).

Квитанції про приймання електронних документів, створені податковими органами, є електронними документами і передаються платнику податків в уніфікованому форматі транспортного повідомлення, який регламентовано у цьому документі.



1. Шляхи обміну інформацією

Обмін інформацією між платниками податків і податковими органами в електронному вигляді може проводитися двома шляхами:

— електронний документ передається безпосередньо до податкового органу на електронному носії інформації (дискета, флеш-накопичувач тощо);

— електронний документ передається до податкового органу телекомунікаційними каналами зв’язку.



2. Вимоги до криптографічного захисту інформації

Усі криптографічні перетворення виконуються засобами систем криптографічного захисту інформації (СКЗІ), які повинні відповідати таким вимогам:

— реалізовувати процедури формування й перевірки ЕЦП відповідно до національного стандарту ДСТУ 4145-2002;

— реалізовувати процедури відкритого розподілу ключів відповідно до національного стандарту ДСТУ ISO IEC 15946-3:2006;

— реалізовувати процедури симетричного шифрування відповідно до регіонального ГОСТ 28147-89;

— бути сертифікованими відповідно до законодавства України.

Функції бібліотек криптографічних перетворень, що надаються центрами сертифікації ключів для інтеграції у систему приймання та обробки податкової звітності, повинні відповідати специфікаціям криптографічних перетворень, викладених у додатку 3.



3. Уніфікований формат транспортного повідомлення

Уніфікований формат транспортного повідомлення підтримує всі діючі типи електронних документів інформаційної взаємодії, обумовлених порядком подання податкової звітності відповідно до чинного законодавства України та інших нормативних актів Державної податкової адміністрації України.

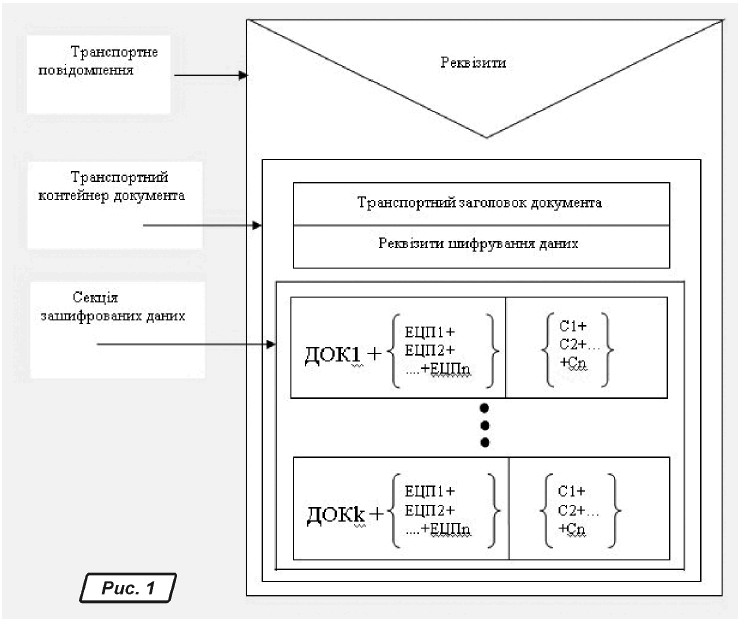

Схему уніфікованого транспортного повідомлення представлено на рис.1.

img 1

ДОК1, 2, …k — файл електронного документа;

ЕЦП1, 2, …n — один чи декілька електронно-цифрових підписів, якими засвідчений документ;

С1, 2, …n — один чи декілька блоків з сертифікатами ключів ЕЦП, якими засвідчений документ.



4. Вимоги до структури транспортного повідомлення, що передається телекомунікаційними каналами зв’язку

Транспортне повідомлення являє собою файл у форматі електронної пошти (MIME), оформлений за стандартом RFC-1521.

Файл, який вміщує транспортний контейнер, входить у транспортне повідомлення як файл-вкладення («Content-Disposition: attachment»). Ім’я файла-вкладення зазначено в полі «filename». Розмір файла транспортного контейнера не може бути нульовим.

Транспортне повідомлення може мати тільки одного одержувача.

Одне транспортне повідомлення повинно містити тільки один вкладений у нього транспортний контейнер. Розмір транспортного повідомлення не повинен перевищувати 10 Мбайт.

Ідентифікаційний код платника податків за ЄДРПОУ або індивідуальний податковий номер фізичної особи (далі — ЄДРПОУ).

Заголовок транспортного повідомлення повинен містити такі обов’язкові поля:

«

From:» — поле, що містить ім’я відправника у кодуванні «Quoted Printable/Windows 1251» або «Base64/Windows 1251» й електронну адресу відправника, поміщену у кутові дужки <>;

«

Reply-To:» — поле, що містить ім’я відправника в кодуванні «Quoted Printable/Windows 1251» або «Base64/Windows 1251» й електронну адресу відправника, поміщену у кутові дужки <>;

«

To:» — поле, що містить ім’я одержувача в кодуванні «Quoted Printable/Windows 1251» або «Base64/Windows 1251» й електронну адресу одержувача, поміщену у кутові дужки <>;

«

Message-ID:» — поле, що містить унікальний, у межах організації відправника, ідентифікатор повідомлення довільного формату з довжиною, що не перевищує 40 символів;

«

Content-Transfer-Encoding:» — поле, що містить механізм кодування тіла повідомлення. Припустимі значення: «Quoted Printable/Windows 1251», «Base64».

Приєднаному файлу вкладення повинні відповідати поля:

«

Content-Type:», що містить ключове слово "application/octet-stream" і параметр "name=". Параметр "name" повинен містити ім’я файла вкладення. Ім’я файла повинно кодуватися в Quoted Printable/Windows 1251 або Base64/Windows 1251.

«

Content-Disposition:», що містить ключове слово "attachment" і параметр "filename". Ім’я файла повинно кодуватися в Quoted Printable/Windows 1251 або Base64/Windows 1251.

«

Content-Length:», що містить довжину вкладення.

«

Subject:» — зміст поля представлений у кодуванні «Quoted Printable/Windows 1251» або «Base64/Windows 1251», визначається типом документа та ім’ям приєднаного транспортного контейнера.

Приклад транспортного повідомлення, що містить документ податкової звітності (розрахунку), наведено у додатку 1.

Приклад файла документа податкової звітності наведено у додатку 2.



5. Вимоги до структури транспортного контейнера для передачі документів до податкового органу

5.1 Узагальнений формат транспортного контейнера для передачі документів до податкового органу

Заголовок транспортного контейнера

Реквізити шифрування даних

Зашифровані дані

5.2 Перелік блоків даних транспортного контейнера для передачі документів до податкового органу



Зашифрований блок даних

Формат зашифрованого блоку даних:

Елемент

Значення

Сигнатура

“ XXX_ CRYPT”,

де XXX — код Центру сертифікації електронних ключів:

“A”, “B”, “C”, … — символьний ідентифікатор, привласнений АЦСК*

0-символ



4 байти

розмір зашифрованого документа

Зашифрований документ





Підпис

Формат підпису:



Елемент

Значення

Сигнатура

“XXX_SIGN”,

де XXX — код Центру сертифікації електронних ключів:

“A”, “B”, “C”, … — символьний ідентифікатор, привласнений АЦСК*

0-символ



4 байти

розмір буфера підпису та підписаних даних

Буфер підпису та підписаних даних





Позначка часу

Позначка часу отримується з АЦСК за протоколом TSP (Timestamp Protocol). Формат позначки часу:



Елемент

Значення

1

2

Сигнатура

“XXX_STAMP”,

де XXX — код Центру сертифікації електронних ключів:

“A”, “B”, “C”, … — символьний ідентифікатор, привласнений АЦСК*

0-символ



4 байти

розмір хешу оригінального документа

хеш оригінального документа



4 байти

розмір буфера позначки часу

Буфер позначки часу



4 байти

розмір даних, на які накладено позначку часу

Блок даних, на які накладено позначку часу





* Символьний ідентифікатор, привласнений АЦСК, називається за порядком літер латинського алфавіту відповідно до черговості проходження ними акредитації в Україні. Тобто першому акредитованому ЦСК в Україні буде привласнено символ «А», другому за часом акредитації — символ «В», третьому — «С», далі за латинським алфавітом.



Заголовок транспортного контейнера

Транспортний заголовок документа містить інформацію про передаваний документ. Формат транспортного заголовка документа:



Елемент

Значення

Сигнатура

“TRANSPORTABLE”

0-символ



4-байтовий розмір транспортного заголовка

без врахування довжини сигнатури і

0-символа

CR/LF

символи повернення каретки (0D) і переводу рядка (0A)

Рядок 1

послідовність вигляду <Тег>=<Значення>

Рядок 2





Рядок n





Теги, використовувані в транспортному заголовку документа:



Найменування

Значення

Обов’язковість заповнення

1

2

3

FILENAME

Ім’я файла у верхньому регістрі, що відправляє (у кодуванні Win1251) та закінчується символом CHR(13) + CHR(10)

Так

SND_NAME

Найменування/ПІБ платника податків, що подає звіт (у кодуванні Win1251) та закінчується символом CHR(13) + CHR(10)

Ні

SND_EMAIL

E-Mail відправника (у кодуванні Win1251) та закінчується символом CHR(13) + CHR(10)

Ні

RCV_NAME

Найменування одержувача (у кодуванні Win1251) та закінчується символом CHR(13) + CHR(10)

Ні

RCV_EMAIL

E-Mail одержувача (у кодуванні Win1251) та закінчується символом CHR(13) + CHR(10)

Так

PRG_TYPE

Назва програмного забезпечення для накладання та перевірки ЕЦП відправника довжиною не більше десяти символів (у кодуванні Win1251) та закінчується символом CHR(13) + CHR(10)

Так

PRG_VER

Версія програмного забезпечення для накладання та перевірки ЕЦП відправника довжиною не більше десяти символів (у кодуванні Win1251) та закінчується символом CHR(13) + CHR(10)

Ні

SND_DATE

Дата і час відправки в форматі YYYYMMDDHHNNSS без розподільників та закінчується символом CHR(13) + CHR(10)

Так

CERTYPE

Символьний ідентифікатор, привласнений АЦСК (XXX) та закінчується символом CHR(13) + CHR(10)

Так

CRC32_SIGN

Контрольна сума згідно з алгоритмом CRC32 зашифрованого блоку даних та закінчується символом CHR(13) + CHR(10)

Так

CRC32_FILE

Контрольна сума згідно з алгоритмом CRC32 підписаного блоку даних та закінчується символом CHR(13) + CHR(10)

Так

SUBJECT

тип документа податкової звітності (у кодуванні Win1251) а закінчується символом CHR(13) + CHR(10)

Так

GET_STAMP

Ознака необхідності передачі у відповідь позначки часу

Ні

RESULT

Результат прийому повідомлення (0 — успішно,

1 — помилка, 2 — попередження)

Ні



5.3 Формати повідомлень, які надсилаються в транспортному контейнері для передачі документів до податкового органу



Формат повідомлення «Документ»

Повідомлення передається від платника податків до податкового органу.

Структура:

1. Підпис відправника.

2. Транспортний заголовок документа.

3. Блок даних, зашифрований на одержувача, містить підписи платника податків і блок з документом у форматі XML.



Увага! Підписи платника повинні накладатися у такому порядку:

1. Підписана секція (XXX_SIGN) — підписана ключем головного бухгалтера (за умови наявності посади на підприємстві).

2. Підписана секція (XXX_SIGN) — підписана ключем директора (керівника) підприємства.

3. Підписана секція (XXX_SIGN) — підписана ключем цифрової печатки підприємства (за умови її наявності).

4. Підписана секція (XXX_SIGN) — підписана ключем цифрової печатки філіалу підприємства (за умови наявності філіалу на підприємстві).

5. Блок з документом у форматі XML.



Формат повідомлення «Документ з позначкою часу»

Повідомлення передається від податкового органу до платника податків.

Повідомлення є відповіддю податкового органу на запит документа.

Структура:

1. Транспортний заголовок документа.

2. Блок даних, зашифрований на одержувача:

2.1. Підпис податкового органу.

2.2. Позначка часу на момент отримання документа від платника податків.

2.3. Підписи платника податків.

2.4. Блок з документом у форматі XML.



Формат повідомлення «Відповідь на документ»

Повідомлення передається від податкового органу до платника податків. Повідомлення є відповіддю податкового органу на переданий документ. Наприклад, квитанція про призначення реєстраційного номера.

Структура:

1. Підпис податкового органу.

2. Транспортний заголовок документа.

3. Блок, зашифрований на платника податків, містить підписи і текст відповіді податкового органу.



Формат повідомлення «Відповідь на документ з позначкою часу»

Повідомлення передається від податкового органу до платника податків. Повідомлення є відповіддю податкового органу на переданий документ, якщо транспортний заголовок документа містить тег «GET_STAMP=1». Наприклад, квитанція про призначення реєстраційного номера.

Структура:

1. Позначка часу.

2. Підпис податкового органу.

3. Транспортний заголовок документа.

4. Блок, зашифрований на платника податків, містить підписи і текст відповіді податкового органу.





Додаток 1

Приклад транспортного повідомлення, що містить документ податкової звітності



From: "deklarenko@podatok.com" < deklarenko@podatok.com >

Subject: Zvit_to_STA_Report_Package:00000126

To: r2658@kyivsta.gov.ua

Content-Type: multipart/mixed; boundary="nKL74aFLyX=_quTCo1fSXn7ExWmSEcWQKL"

MIME-Version: 1.0

Reply-To: deklarenko@podatok.kiev.ua

Date: Tue, 8 Apr 2008 06:55:18 + 0300

X-Mailer: Best Zvit MailAgent (v.08.001.0016)

Message-Id: <E1Jj7og-0005FF-PO@ podatok.kiev.ua>



This is a multi-part message in MIME format



--nKL74aFLyX=_quTCo1fSXn7ExWmSEcWQKL

Content-Type: text/plain; сharset="windows-1251"

Content-Transfer-Encoding: 8bit



deklarenko@podatok.com

00000126

Закрите акціонерне товариство "Нагляд"

Петров Петро Петрович



--nKL74aFLyX=_quTCo1fSXn7ExWmSEcWQKL

Content-Type: application/octet-stream;

name="26580000000126J020010610000132032008.XML"

Content-Transfer-Encoding: base64

Content-Disposition: attachment;

filename="26580000000126J020010610000132032008.XML"



VFJBTlNQT1JUQUJMRQBsAQAARklMRU5BTUU9MjY1ODAwMDAwMDAxMjZKMDIwMDEwNjEwMDAwMTMy

MDMyMDA4LlhNTA0KRURSUE9VPTAwMDAwMTI2DQpTTkRfTkFNRT0gx+Dq8Ojy5SDg6vaz7u3l8O3l

IPLu4uDw6PHy4u4gIs3g4+v/5CINClNORF9FTUFJTD1jaGVwb3N0QGludGVsc2Vydi5raWV2LnVh

DQpSQ1ZfRU1BSUw9Y2hlcG9zdEBpbnRlbHNlcnYua2lldi51YQ0KUFJHX1RZUEU9QlpfUExVUw0K

UFJHX1ZFUj04NTQwMDANClNORF9EQVRFPTIwMDgwNDA4MTAwMDI2DQpDRVJUWVBFPVVTQw0KRFBB

X0NEPTI2NTgNCkNSQzMyX1NJR049Qzk1QjRCMDcNCkNSQzMyX0ZJTEU9NDFGNjgwNkQNClNVQkpF

Q1Q9x+Jp8u3gICDP7uTg8uru4uAg5OXq6+Dw4Paz/yDnIM/Ewg0KAFVTQ19DUllQVAAOAwAAMIID

CjCCArKgAwIBAgICIBcwDQYLKoYkAgEBAQEDAQEwTDELMAkGA1UEBhMCVUExETAPBgNVBAcMCNCa

0LjRl9CyMSowKAYDVQQDDCHQptCh0Jog0KLQntCSICLQo9Ch0KYiICjRgtC10YHRgikwHhcNMDcw

NDEzMDk0MjI5WhcNMDgwNDEyMDk0MjI5WjCB9DELMAkGA1UEBhMCVUExQjBABgNVBAoMOdCU0J9J

INCjINCh0J7Qm9Ce0Jwn0K/QndCh0KzQmtCe0JzQoyDQoC3QnUkg0Jwu0JrQmNCE0JLQkDERMA8G

A1UECwwIMjI2ODg4NjAxQjBABgNVBAMMOdCU0J9JINCjINCh0J7Qm9Ce0Jwn0K/QndCh0KzQmtCe

0JzQoyDQoC3QnUkg0Jwu0JrQmNCE0JLQkDE+MDwGA1UEEAw1MDMxNTEsINC8LtCa0LjRl9CyLCDQ

stGD0Lsu0KHQvNGW0LvRj9C90YHRjNC60LAsINCxLjYxCjAIBgNVBC4MATIwXTAgBg0qhiQCAQEB

AQMBAQEBMA8GDSqGJAIBAQEBAwEBAgkDOQAENggKYG8dpjombuOKKHjU8EmJs6mx7/i8jQBGRnXF

QewQfz6SWn2MACp4p10+cy9ycAdlwg8c66OB0zCB0DAfBgNVHREEGDAWgRRyMjY1OEBreWl2c3Rh

Lmdvdi51YTApBgNVHQ4EIgQgK9puJeBtvEuvL+x8hHjhyvDkJ2UhesH2WMHGDXFoMa0wJQYDVR0J

BB4wHDAaBgwqhiQCAQEBCwEEAgExChMIMjI2ODg4NjAwDgYDVR0PAQH/BAQDAgTwMB4GCCsGAQUF

BwEDAQH/BA8wDTALBgkqhiQCAQEBAgEwKwYDVR0jBCQwIoAg9ZI+eWr6Mnhv09/u27LVMD1lhQL/

rXDVIM01FUJHBvUwDQYLKoYkAgEBAQEDAQEDQwAEQEnfst10pV6MWBXYaHozzoxTBeEu9agZgOZS

GB3cO9ES9nNMtduB0/pBT0e8sK9hH63CrgHlIB21K3vvVdCHMjUMDQoOAAMIAgsEAQUPCQcGCgAB

DwsEDAMJAg0OBwYIBQ0FBAkOCwEABgwPCgIDCAcNAwwKAAQODwUIBgIBCwcJBQMJDwoLDAQHDg0C

AQAGCAUGDwILDQgKBA4BAAcDDAkGAg8KCA4MCQcBBQ0DAAQLDgMMCwkBDQUCAA8GBAgKB8a9JmfQ

ZultcgAAADBwBDZNCLod3+5SylvAYl8T4HxiXC5P493EjwKM0i1V1LCEKxNt142tBM+DPaIGWZoc

fh9EPcwCb+IENmf1eeElrJyJJ9/qoSOS2yVjFY4J2j54dbhLSkgi/Avpkxa6lt1VlT5kwnRoThIW

VyMmV/UCMAUfUgYOIYoMiQqr1QTC/LrhQ0KoOk2WEBClrANuM2LzPDfYSQYDngU+G8ou9mbSp05y

mTFYkq3n0/h+D1uQDZUAAAAABAsAABu8CngVM5kQtdMgX6Qi4jLsoMFaUwLfkkXU1o55ZV7JiyOw

f1SQdp4xaYonmxaJXiQBbvWoMsHfZIhtkHcHTroKR+SRuT4iORQMJ4M/66wkjrISwunbPBwmAk73

yBWAzfev17laDETqfqDK62xp9PgI+4WVtMV5pbIM8iYTblkpioy28WYhzzL2ITJwwoQgtZw+915z

PWX2IwnqSbq8TnzsUlQhxm5ZNIgI5eHwk4XIiHzaPd7hxoSXSAPFwybXnysQWHrDuNM+TtowaQ7Q

3onAPSqexqJjB+6RnEpKkQyyBT0pZ4a+FfbZ4OuWxVXsLTxSkWPZxkvZuJ3rN+gQN92GisT+wvwX

D/U2yvg6/q7jh7BmDdfaLI1eQlVcbjO3cXT9v2v7QmBbhvID12jGP2P3PT/BwUyzQQjBSuZXcpb9

w8J/ZdqL2S8GW16CsPAqq7Vu24ejfRa60wfMLWGsRZ9e0AKMNCBeTxDpaT/Atye1E1NiGKhjPGUJ

FlAVVgnqPsHwxVuPo2PRPys2Mzz6vPQkR/rIyaSWZbSY6jeRlbY/EGi72PELwACEjsQ2smeqrqN9

np1wswtZupOWazKP4GfSTMhR/vQd10FfPAKB5ggcY826bUPsPqWOtZ7PdMJCaItqTsywHRphwbPu

y2VeWunrb7jsyZvEeHkP1swe3hY/JajIuhnne6V4I7W6S6O/m/0JigLPhISth4wHxl47wwQE6cTw

2dJmrtAKxnGAN1AJxUHyiMKmwSR5MwVAqMffB8k56G+zcvfJDqY7t62IUaVrxLv8juEN5+k6ypY1

NnNoLJNVNZ1rSUturt9WiJTAlYARkX3lzQq94azUsv9N2kLPS0r9jSd9eBbhP51frA==

--nKL74aFLyX=_quTCo1fSXn7ExWmSEcWQKL—





Додаток 2

Приклад файла документа податкової звітності



Ім’я файла:

26580000000126J020010610000134052008.XML



Зміст файла:

<?xml version=”1.0” encoding=”windows-1251”?>

<DECLAR xmlns:xsi=”http://www.w3.org/2001/XMLSchema-instance” xsi:noNamespaceSchemaLocation=”J0200106.XSD”>

<DECLARHEAD>

<TIN>00000126</TIN>

<C_DOC>J02</C_DOC>

<C_DOC_SUB>001</C_DOC_SUB>

<C_DOC_VER>6</C_DOC_VER>

<C_DOC_TYPE>0</C_DOC_TYPE>

<C_DOC_CNT>134</C_DOC_CNT>

<C_REG>26</C_REG>

<C_RAJ>58</C_RAJ>

<PERIOD_MONTH>5</PERIOD_MONTH>

<PERIOD_TYPE>1</PERIOD_TYPE>

<PERIOD_YEAR>2008</PERIOD_YEAR>

<C_DOC_STAN>1</C_DOC_STAN>

<D_FILL>03042008</D_FILL>

<SOFTWARE/>

</DECLARHEAD>

<DECLARBODY>

<HZ>1</HZ>

<HZY>2008</HZY>

<HZM>05</HZM>

<HZYP xsi:nil=”true”>

<HNAME> Закрите акц_онерне товариство "Нагляд"

<HTINJ>00000126</HTINJ>

<HDDGVSD xsi:nil=”true”>

<HNDGVSD xsi:nil=”true”>

<HNPDV>236476834278</HNPDV>

<HNSPDV>3266664-ГГ

<HLOC>12345, м.М.КИЇВ, Перемоги, б.32

<HZIP>12345</HZIP>

<HTEL>678876</HTEL>

<HFAX xsi:nil=”true”>

<HEMAIL>deklarenko@ podatok.kiev.ua</HEMAIL>

<HSTI>ДП_ У СОЛОМ'ЯНСЬКОМУ Р-Н_ М.КИЄВА

<R10GA>150</R10GA>

<R10GB>30</R10GB>

<R21GA xsi:nil=”true”>

<R22GA xsi:nil=”true”>

<R30GA xsi:nil=”true”>

<R40GA xsi:nil=”true”>

<R50GA>150</R50GA>

<R52GA>150</R52GA>

<R52GB xsi:nil=”true”>

<R60GA xsi:nil=”true”>

<R60GB>0</R60GB>

<R60GAD xsi:nil=”true”>

<R70GA xsi:nil=”true”>

<R70GB>0</R70GB>

<R82GB>0</R82GB>

<R83GA xsi:nil=”true”>

<R83GB>0</R83GB>

<R90GB>30</R90GB>

<R101GB>0</R101GB>

<R102GA xsi:nil=”true”>

<R110GA>0</R110GA>

<R121GB>0</R121GB>

<R122GA xsi:nil=”true”>

<R122GB>0</R122GB>

<R123GA xsi:nil=”true”>

<R124GA xsi:nil=”true”>

<R124GB>0</R124GB>

<R125GA xsi:nil=”true”>

<R125GB>0</R125GB>

`<R162GA xsi:nil=”true”>

<R162GB>0</R162GB>

<R163GB xsi:nil=”true”>

<R170GB>0</R170GB>

<R181GB>30</R181GB>

<R182GB>0</R182GB>

<R200GB>30</R200GB>

<R210GB>0</R210GB>

<R222GB>0</R222GB>

<R230GB>0</R230GB>

<R240GB>0</R240GB>

<R260GB>0</R260GB>

<R270GB>30</R270GB>

<R20G16S xsi:nil=”true”>

<HFILL>03042008</HFILL>

<HBOS> Петров Петро Петрович

<HBUH>Ваніліна Олена Петрівна

<HFO xsi:nil=”true”>

</DECLARBODY>

<!-— YOUR_ID=”58762” —>

</DECLAR>





Додаток 3

Специфікація криптографічних функцій

1. Вступ

У документі надається опис уніфікованої бібліотеки функцій, призначених для криптографічних перетворень інформації. Бібліотека призначена для застосування при розробці програмного забезпечення y будь-якому середовищі розробки (Microsoft Visual C++ , Visual Basic, C#, CodeGear RAD Studio тощо).

2. Загальні вимоги

1. Робота в середовищі Microsoft Windows 98/2000/XP/Vista/7, Linux (RadHat, Suse).

2. Багатопоточність.

3. Бібліотека повинна поставлятися для платформ х86 та х64.

4. Передача параметрів за угодою __stdcall.

5. Пам’ять під блоки з результатом роботи функцій виділяється визиваючою стороною.

3. Поставка бібліотеки

Бібліотека поставляється у вигляді dll для Windows середовищ та so для Linux середовищ. Ім’я dll та so: Crypt_XXX.dll та Crypt_XXX.so, де XXX — ім’я постачальника бібліотеки.

Доступ до функцій dll та so виконується функцією GetProcAddress.

Бібліотеки постачаються разом з заголовними файлами з розширенням (*.h), що містять вичерпний опис функцій бібліотеки.

1. Функція накладання підпису

int __stdcall MakeSign (const void* pkbuf, int pklen, const char* pwd, const void* hashbuf, void* signbuf, int* signlen);



Параметр

Опис

const void* pkbuf

Буфер з секретним ключем

int pklen

Розмір буфера з секретним ключем

const char* pwd

Пароль секретного ключа, повинен закінчуватись символом '\0'

const void* hashbuf

Буфер з хешем документа, розмір 32 байта

void* signbuf

Буфер для підпису, якщо NULL — в signlen повертається розмір

int* signlen

Розмір підпису в буфері



Функція повертає 0, коли успішно виконано, або код помилки.



2. Функція перевірки підпису

int __stdcall VerifySign (const void* certbuf, int certlen, const void* hashbuf, const void* signbuf, int signlen);



Параметр

Опис

const void* certbuf

Буфер з сертифікатом

int certlen

Розмір буфера з сертифікатом

const void* hashbuf

Буфер з хешем документа, розмір 32 байта

const void* signbuf

Буфер з підписом

int signlen

Розмір буфера з підписом



Функція повертає 0, якщо підпис вірний, або код помилки.



3. Функція перевірки сертифіката

int __stdcall VerifyCert (const void* certbuf, int certlen, const void* rootcbuf, int rootclen);



Параметр

Опис

1

2

const void* certbuf

Буфер з сертифікатом

int certlen

Розмір буфера з сертифікатом

const void* rootcbuf

Буфер з кореневим сертифікатом

int rootclen

Розмір буфера з кореневим сертифікатом



Функція повертає 0, коли сертифікат відповідає кореневому, або код помилки.



4. Функція шифрування блоку даних

int __stdcall Encrypt (const void* certbuf, int certlen, const void* docbuf, int doclen, void* outbuf, int* outlen);



Параметр

Опис

const void* certbuf

Буфер з сертифікатом

int certlen

Розмір буфера з сертифікатом

const void* pkbuf

Буфер з секретним ключем

int pklen

Довжина буфера з секретним ключем

const char* pwd

Пароль секретного ключа повинен закінчуватись символом '\0'

const void* docbuf

Буфер з документом

int doclen

Розмір буфера з документом

void* outbuf

Вихідний буфер, якщо NULL — в outlen повертається розмір

int* outlen

Розмір вихідного буфера



Функція повертає 0, коли успішно зашифровано, або код помилки.



5. Функція розшифрування блоку даних

int __stdcall Decrypt (const void* pkbuf, int pklen, const char* pwd, const void* docbuf, int doclen, void* outbuf, int* outlen);



Параметр

Опис

const void* pkbuf

Буфер з секретним ключем

int pklen

Довжина буфера з секретним ключем

const char* pwd

Пароль секретного ключа повинен закінчуватись символом '\0'

const void* certbuf

Буфер з сертифікатом

int certlen

Розмір буфера з сертифікатом

const void* docbuf

Буфер з документом

int docsize

Розмір буфера з документом

void* outbuf

Вихідний буфер, якщо NULL — в outlen повертається розмір

Int* outlen

Розмір вихідного буфера



Функція повертає 0, коли успішно виконано, або код помилки.



6. Функція звірки сертифіката з секретним ключем

int __stdcall VerifyCertPKMatch (const void* certbuf, int certlen, const void* pkbuf, int pklen);

Параметр

Опис

1

2

const void* certbuf

Буфер з сертифікатом

int certlen

Розмір буфера з сертифікатом

const void* pkbuf

Буфер з секретним ключем

int pklen

Розмір буфера з секретним ключем

const char* pwd

Пароль секретного ключа повинен закінчуватись символом ‘\0’



Функція повертає 0, коли сертифікат та секретний ключ є відповідними, або код помилки.



7. Функція отримання інформації з сертифіката

int __stdcall GetCertInfo (const void* certbuf, int certlen, UACertInfo* info);

Параметр

Опис

const void* certbuf

Буфер з сертифікатом

int certlen

Довжина буфера з сертифікатом

UACertInfo* info

Структура з інформацією з сертифіката (наведена нижче)



Функція повертає 0, коли успішно виконано, або код помилки.



Структура UACertInfo



Поле

Опис

char Serial[64]

Серійний номер сертифіката

char EDRPOU[11]

ЄДРПОУ установи

char DRFO[11]

ДРФО особи

char Name[64]

ПІБ особи або найменування установи

char Email[64]

E-mail

char Title[64]

Посада

char PostalCode[7]

Поштовий індекс

char Obl[64]

Область

char Rayon[64]

Район

char Adres[64]

Адреса

char Tel[64];

Телефон

time_t DtBeg

Дата початку дії сертифіката

time_t DtEnd

Дата закінчення дії сертифіката



Вирівнювання членів структури — 1 байт.

Розмір кожного строкового поля містить завершуючий 0-символ.



4. Коди помилок

#define CRYPT_OK 0

// Успішно

#define CRYPT_BUFFER_EMPTY 1

// Буфер порожній

#define CRYPT_DLL_NOT_LOADED 2

// DLL не ініціалізовано

#define CRYPT_BAD_CERT 3

// Помилка отримання інформації з сертифіката

#define CRYPT_CERT_NOT_ALLOWED 4

// Даний сертифікат не може використовуватися для

виконання операції

#define CRYPT_SK_NOT_MATCH 5

// Не збігається пара сертифікат — секретний ключ

#define CRYPT_SK_CORRUPT 7

// Некоректний формат секретного ключа

#define CRYPT_BAD_PASSWORD 8

// Помилка підпису/шифрування, можливо вказано

невірний пароль

#define CRYPT_BAD_SIGN 11

// Невірний підпис

#define CRYPT_INTERNAL_ERR 12

// Внутрішня помилка перевірки підпису

#define CRYPT_BAD_CRC 13

// Помилка перевірки цілісності: буфер пошкоджено

#define CRYPT_NOT_SUPPORTED 14 // Функція не підтримується

Теги податки
App
Завантажуйте наш мобільний додаток Factor

© Factor.Media, 1995 -
Всі права захищені

Використання матеріалів без узгодження з редакцією заборонено

Ознайомитись з договором-офертою

Приєднуйтесь
Адреса
м. Харків, 61002, вул. Сумська, 106а
Ми приймаємо
ic-privat ic-visa ic-visa

Ми використовуємо cookie-файли, щоб зробити сайт максимально зручним для вас та аналізувати використання наших продуктів та послуг, щоб збільшити якість рекламних та маркетингових активностей. Дізнатися більше про те, як ми використовуємо ці файли можна тут.

Дякуємо, що читаєте нас Увійдіть і читайте далі
